netstat命令help翻译

2014-01-13

翻译了一下 netstat –help 的提示信息

zzz@lengzzz:~$ netstat --help
usage: netstat [-vWeenNcCF] [<Af>] -r         netstat {-V|--version|-h|--help}
       netstat [-vWnNcaeol] [<Socket> ...]
       netstat { [-vWeenNac] -i | [-cWnNe] -M | -s }

        -r, --route			显示路由表
        -i, --interfaces		显示接口列表
        -g, --groups		显示组播组成员
        -s, --statistics		显示网络统计数据（类似SNMP）
        -M, --masquerade	显示伪装连接

        -v, --verbose		显示详细信息
        -W, --wide			不截断IP地址
        -n, --numeric		不解析名字
        --numeric-hosts		不解析主机名
        --numeric-ports		不解析端口名
        --numeric-users		不解析用户名
        -N, --symbolic		解析硬件名
        -e, --extend		显示更多信息
        -p, --programs		显示套接字的PID/程序名
        -c, --continuous		刷屏显示

        -l, --listening		显示监听套接字
        -a, --all, --listening	显示所有套接字（默认：只显示连接套接字）
        -o, --timers		显示套接字定时器状态
        -F, --fib			显示前导路由信息（默认启用）
        -C, --cache			显示路由cache中的前导路由信息

  <Socket>={-t|--tcp} {-u|--udp} {-w|--raw} {-x|--unix} --ax25 --ipx --netrom
  <AF>=Use '-6|-4' or '-A <af>' or '--<af>'; default: inet
  可以使用的地址族列表 (支持路由的):
    inet (DARPA Internet) inet6 (IPv6) ax25 (AMPR AX.25)
    netrom (AMPR NET/ROM) ipx (Novell IPX) ddp (Appletalk DDP)
    x25 (CCITT X.25)

系统编程 unix

exec系列系统调用

2014-01-12

exec系列系统调用有六个，本文讲解了它们之间的区别

exec系列系统调用有六个，通过后缀字母的含义很好记忆：

execl
execlp
execle
execv
execvp
execve

l 代表参数是一个list（用NULL结尾的可变参数），v 代表参数是一个vector（char* const argv[]）。
p 代表调用时可以只提供文件名，只要该文件在系统变量PATH中
e 代表为新进程提供了一个新的环境

原型如下：

#include <unistd.h>

extern char **environ;

int execl(const char *path, const char *arg, ...);
int execlp(const char *file, const char *arg, ...);
int execle(const char *path, const char *arg,
           ..., char * const envp[]);
int execv(const char *path, char *const argv[]);
int execvp(const char *file, char *const argv[]);
int execvpe(const char *file, char *const argv[],
           char *const envp[]);

上面的都是c函数，只有execve是系统调用。另外多出的一个execvpe是linux特有的，只有glibc库才有

#include <unistd.h>

int execve(const char *filename, char *const argv[],
           char *const envp[]);

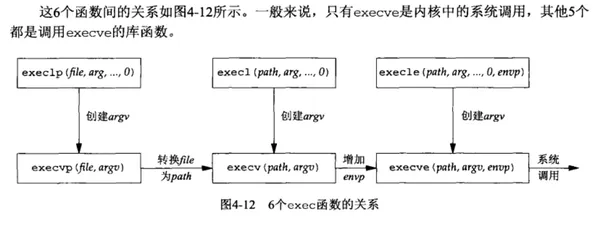

unix网络编程中的图给出了他们之间的关系：

image_1bl0edi351pei15d8vba25occg9.png-96.5kB

系统编程 unix

算是课后作业吧…

2014-01-11

功能：聊天室服务器，可用telnet直接连接到服务器，发送消息则在聊天室内的所有用户都能看见。使用select实现

功能：聊天室服务器

可用telnet直接连接到服务器，发送消息则在聊天室内的所有用户都能看见。

使用select实现

#include <sys/select.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>
#include <unistd.h>
#include <stddef.h>
#include <stdlib.h>
#include <string.h>
#include <stdio.h>
#include <errno.h>

#define max(a, b) ((a) > (b) ? (a) : (b))

struct filedescriptor_node
{
	int fd;
	struct filedescriptor_node* next;
};

struct filedescriptor_set
{
	size_t len;
	struct filedescriptor_node* head;
	struct filedescriptor_node* iter;
	int max_fd;

	fd_set fds;
};

int fds_init(struct filedescriptor_set* _this)
{
	bzero(_this, sizeof(struct filedescriptor_set));

	FD_ZERO(&_this->fds);
	return 0;
}

struct filedescriptor_set*
fds_create()
{
	struct filedescriptor_set* _this;
	_this = malloc(sizeof(struct filedescriptor_set));
	if (_this == NULL)
		return NULL;

	if (fds_init(_this) == -1)
	{
		free(_this);
		return NULL;
	}
	return _this;
}

int fds_add(struct filedescriptor_set* _this, int fd)
{
	struct filedescriptor_node* p;
	p = malloc(sizeof(struct filedescriptor_node));
	if (p == NULL)
		return -1;
	p->fd = fd;
	p->next = _this->head;
	_this->head = p;		/* 在head前插入新节点 */
	++_this->len;

	if (fd > _this->max_fd)
		_this->max_fd = fd;

	FD_SET(fd, &_this->fds);

	return 0;
}

int fds_remove(struct filedescriptor_set* _this, int fd)
{
	struct filedescriptor_node* p;
	if (_this->head->fd == fd)
	{
		p = _this->head;
		_this->head = p->next;
		free(p);
	}
	else
	{
		for (p = _this->head; p->next != NULL; p = p->next)
			if (p->next->fd == fd)
				break;			/* 令p指向fd的前一个 */
		if (p->next == NULL)
			return -1;
	}
	--_this->len;

	if (fd == _this->max_fd)
	{
		_this->max_fd = 0;		/* _this->max_fd = _this->head->fd不正确，
									this->head可能为NULL */
		for (p = _this->head; p != NULL; p = p->next)
			if (p->fd > _this->max_fd)
				_this->max_fd = p->fd;
	}

	FD_CLR(fd, &_this->fds);

	return 0;
}

fd_set fds_getfdset(struct filedescriptor_set* _this)
{
	return _this->fds;
}

int fds_getmaxfd(struct filedescriptor_set* _this)
{
	return _this->max_fd;
}

void fds_iter_init(struct filedescriptor_set* _this)
{
	_this->iter = _this->head;
}

int fds_iter_next(struct filedescriptor_set* _this)
{
	if (_this->iter != NULL)
	{
		int fd = _this->iter->fd;
		_this->iter = _this->iter->next;
		return fd;
	}
	else
		return -1;
}

void fds_destroy(struct filedescriptor_set* _this)
{
	struct filedescriptor_node *p, *q;
	p = _this->head;
	q = p->next;
	while (p != NULL)
	{
		free(p);
		p = q;
		if (q != NULL)
			q = q->next;
	}
}

void fds_delete(struct filedescriptor_set* _this)
{
	fds_destroy(_this);
	free(_this);
}

int writen(int fd, char* buf, size_t len)
{
	ssize_t n;
	size_t left = len;

	while (left > 0)
	{
		if ((n = write(fd, buf, len)) <= 0)
		{
			if (errno == EINTR)
				continue;
			else
				return -1;
		}
		left -= n;
		buf += n;
	}
	return len;		/* 无论如何也要写完，否则就是错误 */
}

int readn(int fd, char* buf, size_t len)
{
	ssize_t n;
	size_t left = len;

	while (left > 0)
	{
		if ((n = read(fd, buf, len)) < 0)
		{
			if (errno == EINTR)
				continue;
			else
				return -1;
		}
		else if (n == 0)	/* 到达EOF */
		{
			break;
		}
		left -= n;
		buf += n;
	}
	return len - left;	/* 可能提前到达EOF */
}

#define PORT 10086
#define BUF_SIZE 4096

typedef struct sockaddr SA;
int main(int argc, char* argv[])
{
	struct filedescriptor_set fds;
	int svrsock;
	struct sockaddr_in svraddr;

	svrsock = socket(AF_INET, SOCK_STREAM, 0);
	if (svrsock == -1)
	{
		perror("socket");
		exit(errno);
	}
	bzero(&svraddr, sizeof(svraddr));
	svraddr.sin_family = AF_INET;
	svraddr.sin_port = htons(PORT);
	svraddr.sin_addr.s_addr = htonl(INADDR_ANY);

	if (bind(svrsock, (SA*)&svraddr, sizeof(svraddr)) == -1)
	{
		perror("bind");
		exit(errno);
	}
	if (listen(svrsock, 64) == -1)
	{
		perror("listen");
		exit(errno);
	}

	if (fds_init(&fds) == -1)
	{
		perror("fds_init");
		exit(errno);
	}

	while (1)
	{
		int fd;
		fd_set fdset;
		char buf[BUF_SIZE];
		size_t buflen;

		fdset = fds_getfdset(&fds);
		FD_SET(svrsock, &fdset);
		if (select(max(fds_getmaxfd(&fds), svrsock) + 1, &fdset, NULL, NULL, NULL) == -1)
		{
			perror("select");
			exit(errno);
		}
		if (FD_ISSET(svrsock, &fdset))
		{
			int cltsock;
			struct sockaddr_in cltaddr;
			socklen_t cltaddrlen = sizeof(cltaddr);
			char cltaddrstr[INET_ADDRSTRLEN];

			if ((cltsock = accept(svrsock, (SA*)&cltaddr, &cltaddrlen)) == -1)
			{
				perror("accept");
				exit(errno);
			}
			if (inet_ntop(AF_INET, &cltaddr.sin_addr, cltaddrstr, INET_ADDRSTRLEN) == NULL)
			{
				perror("inet_ntop");
				exit(errno);
			}
			/* 通知新用户到达 */
			printf("incoming connection from %s:%d\n", cltaddrstr, ntohs(cltaddr.sin_port));
			snprintf(buf, BUF_SIZE, "user %s:%d joined\n", cltaddrstr, ntohs(cltaddr.sin_port));
			buflen = strlen(buf);
			for (fds_iter_init(&fds); (fd = fds_iter_next(&fds)) >= 0;)
			{
				if (writen(fd, buf, buflen) == -1)
				{
					perror("writen");
					exit(errno);
				}
			}
			strncpy(buf, "Welcom\n", BUF_SIZE);
			buflen = strlen(buf);
			if (writen(cltsock, buf, buflen) == -1)
			{
				perror("writen");
				exit(errno);
			}

			if (fds_add(&fds, cltsock) == -1)
			{
				perror("fds_add");
				exit(errno);
			}

		}
		for (fds_iter_init(&fds); (fd = fds_iter_next(&fds)) >= 0;)
		{
			if (FD_ISSET(fd, &fdset))
			{
				int n;
				struct filedescriptor_node* old;
				if ((n = readn(fd, buf, BUF_SIZE)) == -1)
				{
					perror("readn");
					exit(errno);
				}
				else if (n == 0)
				{
					/*struct sockaddr_in cltaddr;
					socklen_t cltaddrlen = sizeof(cltaddr);
					char cltaddrstr[INET_ADDRSTRLEN];
					if (getpeername(fd, (SA*)&cltaddr, &cltaddrlen) == -1)
					{
						perror("getpeername");
						exit(errno);
					}
					if (inet_ntop(AF_INET, &cltaddr.sin_addr, cltaddrstr, INET_ADDRSTRLEN) == NULL)
					{
						perror("inet_ntop");
						exit(errno);
					}

					printf("%s disconnected the connection\n", cltaddrstr);
					snprintf(buf, BUF_SIZE, "user %s exited\n", cltaddrstr);
					buflen = strlen(buf);
					for (fds_iter_init(&fds); (fd = fds_iter_next(&fds)) >= 0;)
					{
						if (writen(fd, buf, buflen) == -1)
						{
							perror("writen");
							exit(errno);
						}
					}*/

					fds_remove(&fds, fd);
					continue;
				}
				old = fds.iter;
				for (fds_iter_init(&fds); (fd = fds_iter_next(&fds)) >= 0;)
				{
					if (writen(fd, buf, n) == -1)
					{
						perror("writen");
						exit(errno);
					}
				}
				fds.iter = old;
			}
		}

	}

	fds_destroy(&fds);
	return 0;
}

系统编程网络编程 unix

select就绪条件

2014-01-10

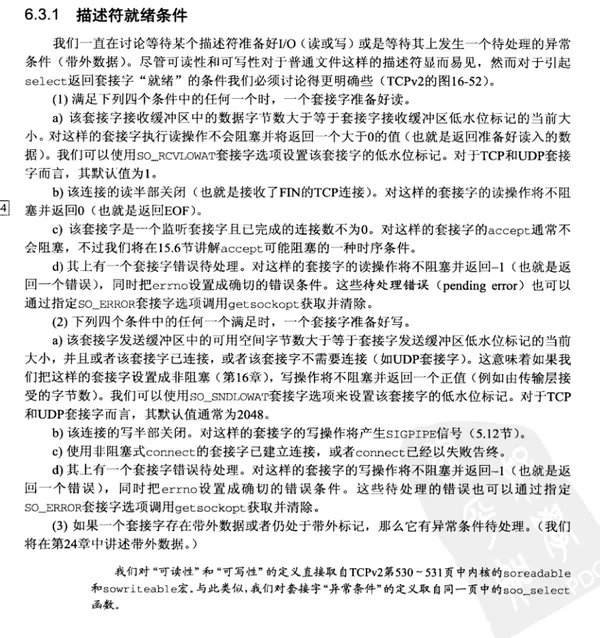

select函数当被检测的文件描述符可读或可写或异常时返回. 可是究竟什么可以称作可读什么叫可写什么叫异常? 到达EOF算是哪一种?

unix网络编程中给出了详细解释:

image_1bl0e2qg7f8r1he3n4p1lh510ec9.png-406.5kB

image_1bl0e35vmqrg1oie1bohovt16qdm.png-158.1kB

简言之, 描述符可读就是以下情况:

有数据传过来
对端关闭连接(到达EOF)
监听套接字收到连接请求
发生套接字错误

描述符可写是以下情况

缓冲区空闲可写
写半部关闭
connect建立连接完成
发生套接字错误

描述符异常只有一种情况: 有带外数据到达.

表格6.7更加清晰

系统编程网络编程 unix

unix网络编程中常用头文件、结构体、函数

2014-01-09

unix网络编程中常用头文件、结构体、函数

1.常用头文件

<sys/socket.h>：

socket, bind, connect等函数定义, 所有socket程序必须要包含, 另外定义了一些通用的套接字地址结构, 如struct sockaddr.

<netinet/in.h>：

struct sockaddr_in, struct sockaddr_in6等结构体的定义, 定义了ip协议中的套接字地址结构. 另外有些基础类型定义in_addr_t, in_port定义. hton, ntoh 字节序转换函数.

<arpa/inet.h>：

inet_pton, inet_ntop, ip地址转换函数.

2.部分函数原型与结构体定义

1)ipv4套接字地址结构体定义:

/* from <netinet/in.h> */
/* Internet address.  */
typedef uint32_t in_addr_t;
struct in_addr
  {
    in_addr_t s_addr;
  };

/* Structure describing an Internet socket address.  */
struct sockaddr_in
  {
    __SOCKADDR_COMMON (sin_);
    in_port_t sin_port;			/* Port number.  */
    struct in_addr sin_addr;		/* Internet address.  */

    /* Pad to size of `struct sockaddr'.  */
    unsigned char sin_zero[sizeof (struct sockaddr) -
			   __SOCKADDR_COMMON_SIZE -
			   sizeof (in_port_t) -
			   sizeof (struct in_addr)];
  };

《unix网络编程》上的定义:

struct in_addr {
  in_addr_t s_addr;
};

struct sockaddr_in {
  uint8_t sin_len;
  sa_family_t sin_family;
  in_port_t sin_port;
  struct in_addr sin_addr;
  char sin_zero[8];
};

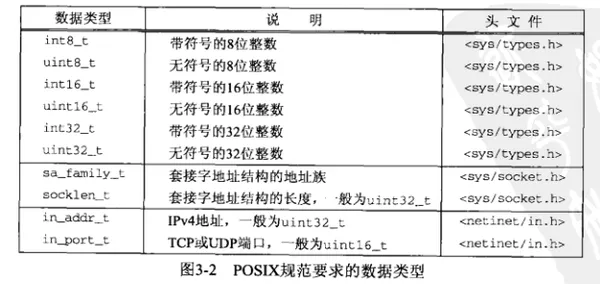

2)POSIX规范定义的类型:

image_1bl0dmjqfum819j74jn19na1ecv9.png-77.2kB

3)通用的套接字地址:

struct sockaddr {
  uint_8 sa_len;
  sa_family_t sa_family;
  char sa_data[14];
};

4)各种套接字地址结构体:

image_1bl0dnjs71238jhiqo21omc17s5m.png-187.3kB

5)字节序函数:

#include <netinet/in.h>

uint32_t htonl(uint32_t hostlong);
uint16_t htons(uint16_t hostshort);
uint32_t ntohl(uint32_t netlong);
uint16_t ntohs(uint16_t netshort);

6)ip地址转换函数:

#include <sys/types.h>
#include <sys/socket.h>;
#include <arpa/inet.h>

int inet_pton(int af, const char *src, void *dst);
const char *inet_ntop(int af, const void *src, char *dst, socklen_t cnt);

这两个函数传入(或传出)的ip地址结构体为struct in_addr等结构体

传出的字符串buffer大小在<netinet/in.h>中定义:

1 2	#define INET_ADDRSTRLEN 16 #define INET6_ADDRSTRLEN 48

7)套接字函数:

#include <sys/types.h>
#include <sys/socket.h>

int socket(int domain, int type, int protocol);
int connect(int sockfd, const struct sockaddr *serv_addr, socklen_t addrlen);
int bind(int sockfd, struct sockaddr *my_addr, socklen_t addrlen);
int listen(int s, int backlog);
int accept(int s, struct sockaddr *addr, socklen_t *addrlen);
int getsockname(int s, struct sockaddr *name, socklen_t *namelen);
int getpeername(int s, struct sockaddr *name, socklen_t *namelen);

3.常见用法

1)初始化套结字地址结构：

对于IPV4一般需要初始化三个字段：sin_family、sin_addr、sin_port。

bzero(&svraddr, sizeof(svraddr));/* 注意清零 */
svraddr.sin_family = AF_INET;
svraddr.sin_port = htons(PORT);/* 注意大端小端的转换 */
svraddr.sin_addr.s_addr = htonl(INADDR_ANY);/* 设置ip地址为任意地址 */
if (inet_pton(AF_INET, "192.168.0.1", &addr.sin_addr) < 0)/* 使用inet_pton设置ip */
{
	perror("inet_pton");
	exit(errno);
}

2)创建套结字：

svrsock = socket(AF_INET, SOCK_STREAM, 0);/* 参数3可以推断得出 */
if (svrsock == -1)
{
	perror("socket");
	exit(errno);
}

3)绑定套结字到套结字地址：

if (bind(svrsock, (SA*)&svraddr, sizeof(svraddr)) == -1)
{
	perror("bind");
	exit(errno);
}

4)连接套结字到对端：

if (connect(svrsock, (SA*)peeraddr, sizeof(peeraddr)) == -1)
{
	perror("connect");
	exit(errno);
}

5)设置套结字为监听模式：

if (listen(svrsock, 64) == -1)
{
	perror("listen");
	exit(errno);
}

6)从套结字上等待一个连接：

int cltsock;
struct sockaddr_in cltaddr;
socklen_t cltaddrlen = sizeof(cltaddr);
if ((cltsock = accept(svrsock, &cltaddr, &cltaddrlen)) == -1)
{
	perror("accept");
	exit(errno);
}

7)获取本端和对端套结字地址：

struct sockaddr_in addr;
socklen_t addrlen = sizeof(addr);
if (getsockname(svrsock, &addr, &addrlen) == -1)
{
	perror("getsockname");
	exit(errno);
}
if (getpeername(svrsock, &addr, &addrlen) == -1)
{
	perror("getpeername");
	exit(errno);
}

8)将ip地址转换为字符串形式

char cltaddrstr[INET_ADDRSTRLEN];
if (inet_ntop(AF_INET, &cltaddr.sin_addr, cltaddrstr, INET_ADDRSTRLEN) == NULL)/* 注意为cltaddr.sin.addr */
{
	perror("inet_ntop");
	exit(errno);
}

9)将字符串转成ip地址

if (inet_pton(AF_INET, "192.168.1.1", &cltaddr.sin_addr) == -1)
{
	perror("inet_pton");
	exit(errno);
}

笔记网络编程 unix

电脑应用low技巧

2014-01-08

电脑应用low技巧

没办法,人家太low了,不像蛋蛋”手熟尔”,所以只能记下了

netplwiz 实现自动登录;

msconfig 设置启动项目;

at 22:00 shutdown -s 定时关机如果取消关机则需 shutdown/a即可;–蛋蛋教我的是直接 shutdown 7200 -t -s

ALT +TAB 切换窗口;

gpedit.msc 设置禁止访问控制面板 & 其他…..如限制用户访问某个磁盘分区;

全选文件可以批量修改文件名,用文件扩展名批量修改器也可修改扩展名;

删除文件时不再出现确认对话框& 进入回收站的文件直接彻底删除 :右击回收站属性设置即可;

使用EasyRecovery找回丢失的文件高强度文件夹加密大师可以加密重要文件;

c:用户../temp 清除系统临时文件夹;

格式刷;

word 中,选择审阅->批注可以增添批注;

审阅他人文档时,采用修订的方法可以既修改也让他人看到修改了哪些内容 :切换到审阅选项卡,单击修订,修改部分会以红色显示;

批量下载qq相册中的相片:批量下载器;

image_1bl0d7dpn1akd1um2g5l146315sm9.png-52.6kB

windows 操作

Quartus II开发工具的基本操作

2014-01-05

Quartus II开发工具的基本操作

1 新建工程 New project wizard

2 file-new 编写源码,保存源文件.选择Processing->start->start analysis&synthesis 或者单击对应图标 image_1bl0cvqbj1cp8m9miju13lffdg9.png-0.3kB

3 Tools-Netlist Viewers – RTL Viewer 查看生成综合后的电路结构图

4功能仿真: Processing->Generate Functional Simulation Netlist产生功能网络表;

File->new 新建VWF向量波形文件. 右击 Insert ->Insert Node or Bus 加入结点或总线,进行结点或总线信号的查找,选择

需要仿真观察的信号,进行信号设置;

保存文件;

单击菜单选项 image_1bl0d0ep0v0r1tfg1ddhh5ev2m.png-0.2kB 进行仿真设置,如

image_1bl0d0r7u1nb31f0v1kl719vgic213.png-27kB

单击工具按钮 image_1bl0d1p0hbqh11anq6k9u717io2g.png-0.3kB 进行功能仿真.

5时序仿真需要对整个工程进行全编译, image_1bl0d28ne1pp711i3gj2toc10ba2t.png-0.3kB ,编译无误后

修改 image_1bl0d2o351ca6qcp1b7hkkq41e3a.png-26.9kB 为timing模式

单击 image_1bl0d33qb1upr1836mr01br11umg3n.png-0.3kB ,进行时序仿真.

Quartus II 与ModelSim联合开发

源文件测试文件编写完毕;

单击https://hzzz.lengzzz.com/blog/wp-content/uploads/2014/01/QQ%E6%88%AA%E5%9B%BE20140105164431.png![image_1bl0d44n11p6r1aob1guvj9gp44.png-0.2kB][8],选择EDA Tools Setting -> Simulation进行相关仿真设置.

设置完毕后,进行工程编译,无误后选择Tools ->Run EDA Simulation tool ->EDA RTL simulation 调用modelsim进行仿真.

FPGA Quartus

如何焊接贴片IC

2014-01-04

看到很好用的如何焊接贴片IC, 果断收藏之供蛋蛋和我下次使用

1 先在PCB上固定IC的一个脚

image_1bl05r33j97o1nro1ntq10ek1vl49.png-568.4kB

2 堆满脚如图

image_1bl05rd8hlvrvqo1o03v60m11m.png-508.1kB

3 找细铜丝和松香

image_1bl05ron71fae1lo9lj01638in013.png-295.9kB

4 放在IC脚上,用铜丝吸锡

image_1bl05s2sa1m7kp8oevv1ouf1kv01g.png-543.9kB

5 用酒精清洗(用棉签)

image_1bl05sc9s1fq21a1m11i0ne71mjg1t.png-548.1kB

单片机 DIY

[转]Linux PPP实现源码分析

2014-01-03

Linux PPP实现源码分析

太长了，看原文吧：http://blog.csdn.net/osnetdev/article/details/8958058

网络协议 ppp协议

ppp协议

2014-01-01

ppp协议详解

1.概述

ppp协议分为几个部分：LCP（链路控制协议）、NCP（网络控制协议）、认证协议（包括PAP协议和CHAP协议）、另外还有CCP（压缩控制协议）。

如下图所示：

image_1bl05ebacvgpurr6fpo7neq79.png-186.3kB

ppp是一个分层结构。在底层，它能使用同步媒介（如ISDNH或同步DDN专线），也能使用异步媒介（如基于Modem拨号的PSTN网络）。

在数据链路层，PPP在链路层建立方面提供了丰富的服务，这些服务以LCP协商选项的形式提供。

在上层，PPP通过NCPs提供对多种网络层协议的支持。PPP对于每一种网络层协议都有一种封装格式来区别它们的报文。

2.帧结构

基本的ppp帧如下：

image_1bl05fa3u39duuo146u5bl194em.png-27.9kB

标记用于标记一个ppp帧的开始和结束。

地址域和控制域为固定值（0xff，0x03）

协议的可选值如下：

协议代码          对应协议

0XC021            LCP协议

0XC023            PAP协议

0XC223            CHAP协议

0X8021            IPCP协议

0X0021            IP协议

3.建立连接
PPP协商过程分为几个阶段:Dead阶段,Establish阶段,Authenticate阶段,Network阶段和Termintate阶段,在不同的阶段进行不同协议的协商.只有前面的协商出现结果后,才能转到下一个阶段,进行下一个协议的协商.

image_1bl05h1551vu94i197egm118ie13.png-196.8kB

当物理层不可用时,PPP链路处于dead阶段,链路必须从这个阶段开始和结束.当物理层可用时,PPP在建立链路之前首先进行LCP协商,协商内容包括工作方式是SP还是MP,验证方式和最大传输单元等.
LCP协商过后就进入Establish阶段,此时LCP状态为Opened,表示链路已经建立.
如果培植了验证(远端验证本地或者本地验证远端)就进入Authenticate阶段,开始CHAP或PAP验证.
如果验证失败进入Terminate阶段,拆除链路,LCP状态转为Down;如果验证成功就进入Network协商阶段(NCP),此时LCP状态仍为Opened,而IPCP状态从Initial转到Request.
NCP协商支持IPCP协商,IPCP协商主要包括双方的IP地址.通过NCP协商来选择和配置一个网络层协议.当选中的网络层协议配置成功后,该网络层协议就可以通过这条链路发送报文了.
PPP链路将一直保持通信,直至有明确的LCP或NCP帧关闭这条链路,或发生了某些外部事件.(例如,用户的干预).

在建立连接时需要用到LCP和NCP协议（IPCP）。

这些协议都会用到编码和ID字段（其实也可以这样分，地址、协议、控制三个字段属于ppp协议，后面的属于LCP或NCP或IP自己的协议）

编码字段的含义如下：

编码值	        对应含义

1             配置请求（Req）

2             接受配置（Ack）

3             配置请求接受，其他拒绝（Nak）

4             配置请求不认识或不被接受（Rej）

5             终止链接

6             终止确认

传输IP报文时，没有编码和ID字段，在协议字段之后直接就是IP报文。

4.验证

PAP验证，没啥好说的，客户端向服务器发送明文用户名和密码，服务器发回Acknowledge或Not Acknowledge

image_1bl05jtp3qs1148f13051c0d18491g.png-187.3kB

CHAP验证，比PAP验证安全，不明文发送密码。具体流程是这样：

服务器向客户端发送一个随机生成的质询字符串（challenge string）和自己的主机名。
客户端用自己的密码作为秘钥，通过单向加密算法（HASH）对服务器发来的质询字符串进行加密，之后将自己的用户名（明文）和加密后的质询字符串发送到服务器。
服务器通过收到的用户名查询该用户的密码，用这个密码作为秘钥，也对刚刚的质询字符串进行单向加密，如果和用户发来的加密质询字符串一致的话，返回ACK，否则返回NAK。

image_1bl05kjrq19ln1tdg9fb1k4h159a1t.png-205.7kB

更明了的图如下：

image_1bl05krd67doh1ujmh5kkga72a.png-131.7kB

网络协议 ppp协议
